Programmering

Micro:bit til kredsløb 1

clock 60 min
user 4. - 6. klasse
Middel
Lær at brug micro:bit i et kredsløb. Dette hæfte er for dem, der har prøvet at programmere i MakeCode. Er det første gang du skal bruge MakeCode, kan du starte med bonushæftet Introduktion til micro:bit (LINK).
Materialeliste
Det skal du bruge:

Hvad er en micro: Bit ?

Hvad er en micro:bit?

En micro: Bit er det, man kalder for en Mikrokontroller . ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program for at fortælle micro: Bit , hvordan den skal styre noget. Når du bygger et Kredsløb , kan du bruge micro: Bit til at styre dit Kredsløb . Micro: Bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en Spænding til kredsløbet eller måle en Spænding fra kredsløbet. For at kunne arbejde med Pins på et Breadboard , sætter vi vores micro: Bit i en DragonTail .

DragonTail

_dragon_tail

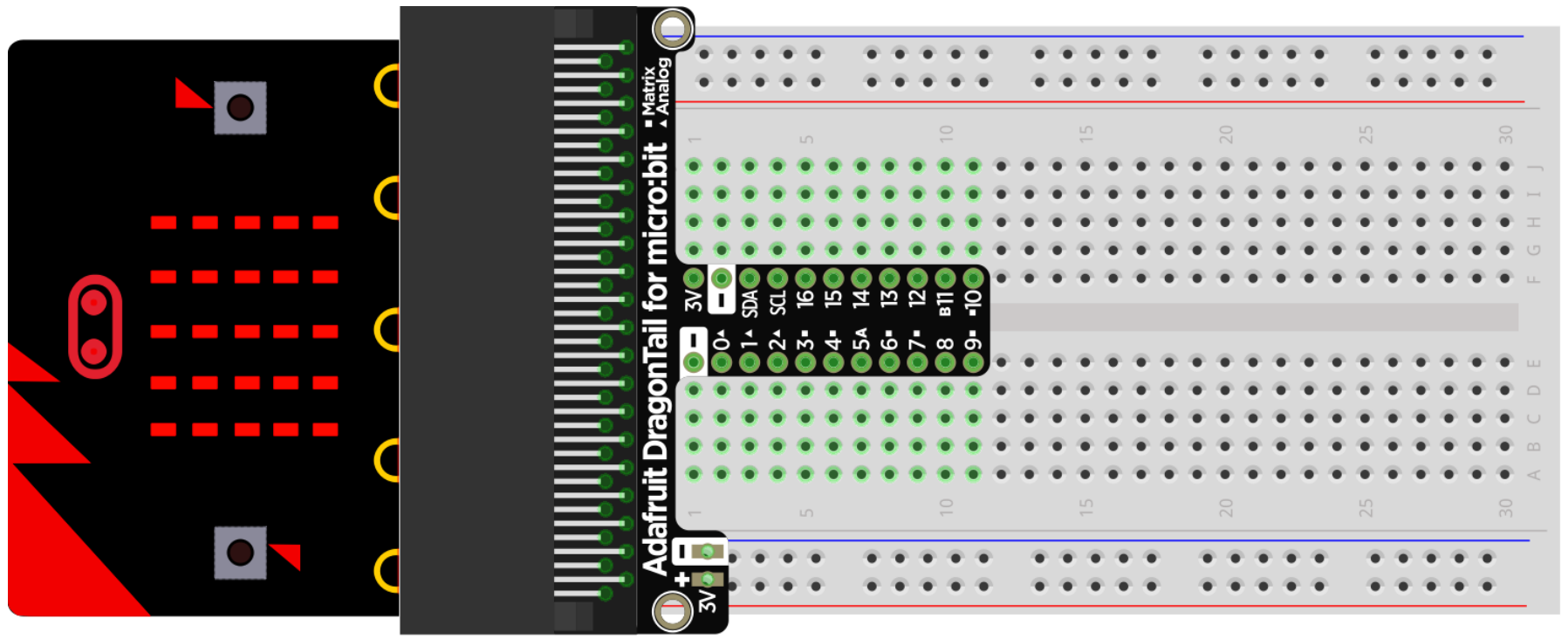

Nu skal du prøve at sætte DragonTail ned i breadboardet. Sæt den i ligesom på billedet. Spørg en voksen om hjælp, hvis den er svær at sætte i.

micro_bit_dragon_tail

Når du har sat DragonTail ned i breadboardet skal du sætte micro: Bit ind i DragonTail . Spørg en voksen om hjælp, hvis den er svær at få i.

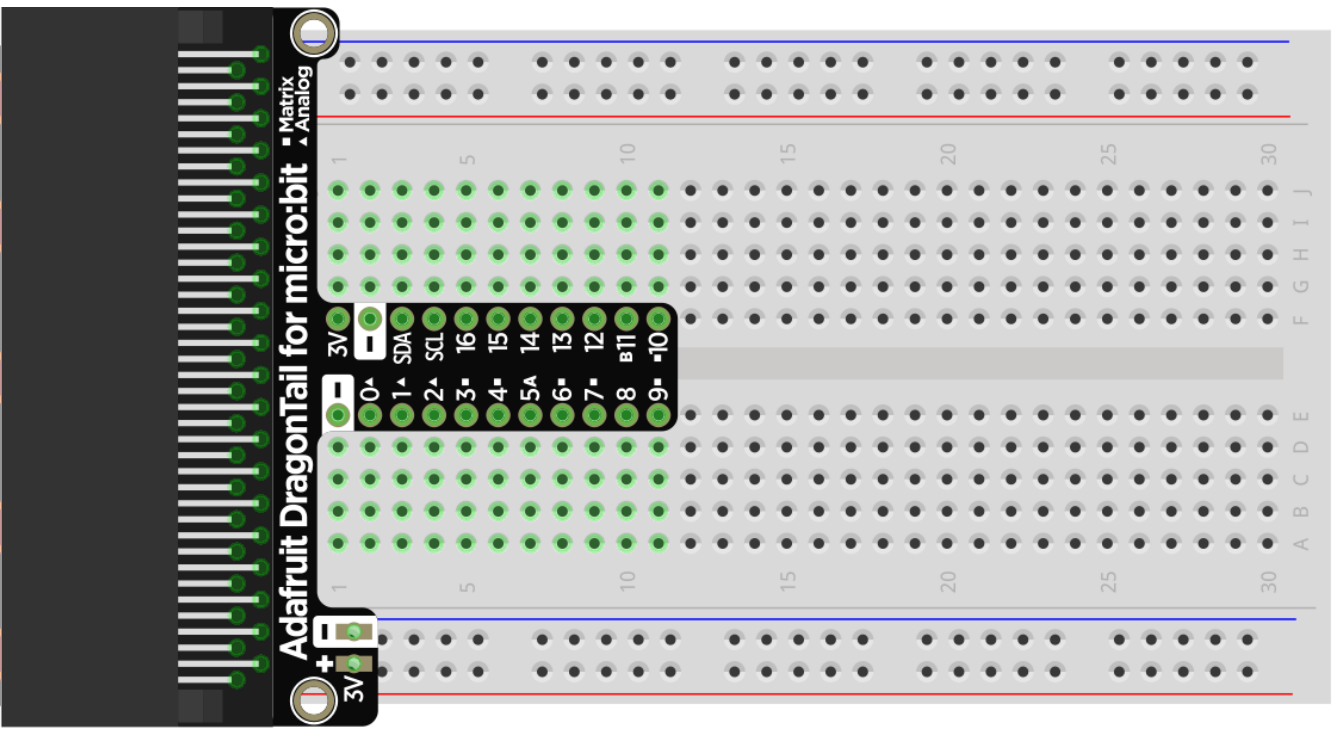

Pins på DragonTail

dragon_tail_with_pins

DragonTail er der 3 typer af Pins. På billedet er de markeret med rød, grøn og blå farve.

Rød: Ved de røde Pins står der 3V. 3V betyder, at disse Pins giver en Spænding på 3 volt, når micro: Bit er tændt. Disse Pins kan bruges som den positive Spænding , når du bygger et Kredsløb .

Blå: Ved de blå Pins står der Minus ( - ). Disse Pins kan bruges som den negative Spænding , når du bygger et Kredsløb .

Grøn: Ved de grønne Pins står der et Tal mellem 0 og 16. Det er Pins, som micro: Bit kan kontrollere. Micro: Bit kan sætte Pins til at give en Spænding eller måle den Spænding , der er ved en Pin .

Programmering med Pins i MakeCode

Når du skal styre Pins i MakeCode , skal du gå ind under fanen ‘Advanced’. Den er i bunden af listen. Her er der en fane, der hedder ‘Pins’. Trykker du på den, er der blokke, som bruges til at styre Pins med. Vi starter med at kigge på ‘ Digital læs’ blokken og ‘ Digital skriv’ blokken.

Digital læs’ blokken måler om der er en høj Spænding (3V) eller lav Spænding ( 0V ) på en Pin .

Digital skriv’ fortæller til en Pin , om den skal give en høj ( 1 ) eller lav (0) Spænding .

Byg et Kredsløb med micro: Bit

Inden du kan begynde på opgaverne, skal du Bygge kredsløbet på billedet. I opgaverne skal du bruge din micro: Bit til at styre en Lysdiode.

breadboard_microbit_diode_bb
Opgave 1

Lav et program i MakeCode, der får lysdioden til at lyse.



Hint: 'Digital skriv' blokken fortæller en pin, om den skal give en høj eller lav spænding.

Opgave 2

Lav et program i MakeCode der får lysdioden til at blinke.



Hint: Pause blokken kan få koden til at vente. Du skal vente når du tænder og slukker for lysdioden.



Ekstra: Prøv at få lydioden til at blinke så hurtigt, at man ikke kan se det.

pause_blok
