Programmering

Lysende Øjne (3/12)

clock 60 min
user 4. - 6. klasse
Let
Lær at bruge en micro: bit sammen med en ekstern knap og to lysdioder, til at lave et billede med lysende øjne.
Materialeliste
Det skal du bruge:

Introduktion

Når du er færdig med lektionen:

  • Kan du tilkoble en micro: bit med en Lysdiode .
  • Kan du tilkoble en ekstern knap til en micro: bit .
  • Kender du til modstande og hvorfor de er nødvendige.
  • Kan du lave forbindelse mellem et kredsløb og en micro:bit.
  • Kan du gennem kode læse en værdi på en pin.
  • Kan du gennem kode sætte en værdi på en pin til høj eller lav.

Hvad er en micro: bit ?

Hvad er en micro:bit?

En micro: Bit er det, man kalder for en Mikrokontroller . ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program for at fortælle micro: Bit , hvordan den skal styre noget. Når du bygger et Kredsløb , kan du bruge micro: Bit til at styre dit Kredsløb . Micro: Bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en Spænding til kredsløbet eller måle en Spænding fra kredsløbet.

Hvad er en Lysdiode .

Her er der taget udgangspunkt i 5mm Rød LED dioder  -og med 0.02 Ampere.

Strømmen kan kun løbe en vej fra den positive anode til den negative cathode.

Der skal bruges en modstand, for ikke at overbelaste dioden.

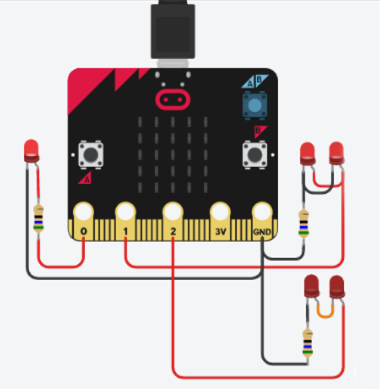

LEDdioder

Opsætning:

Modstandene er beregnet ud fra Ohms lov: U=R x I (Spænding = Modstand x Strøm)

For at finde ud af hvilken modstand der skal være før en lysdiode, skal man finde formodstanden.

Formodstanden = (forsyningsspændingen - spænding over diode) / Strøm.

Formodstanden = (3V-2V)/0,02A = 50 Ω   dvs. man skal minimum bruge 50Ω modstande, ellers findes nærmeste modstand med højere værdi.

LED dioder

56 Ω modstand er brugt.

På billedet ses der tydelig forskel på lys niveauet i forhold til om LED dioderne er sat i simpelt kredsløb eller parallelt -alle med samme modstand.

Simpelt kredsløb:

Her sidder LED dioder sammen med modstande og forsyningsspænding i en cirkulær kreds. 1. diodes cathode-ben forbindes til 2. diodes anode-ben sådan at strømmen løber fra positiv gennem dioden til negativ og så til positiv på næste diode.

Formlen i serielt kredsløb er:

I=U/(R1+R2+R3)

Parallelt:

Her deler LED dioder samme positive og samme negative forsyning.

Formlen i parallelkredsløb er:

I=U/R1+U/R2+U/R3

Hvad er modstande

modstande2

En modstand er en komponent lavet af enten kulstof-, metal- eller karbon-film. Inde i modstanden er en kulfilm viklet rundt om en isolator. Flere drejninger giver højere modstand, da det så bliver sværere for elektronerne at komme igennem.

Modstandene på billedet har fået fjernet det yderste lag, så man kan se viklingerne indeni.

Øverst er modstanden 27 Ω, midterst er 330 Ω og nederst 3.3 MΩ.

For at finde ud af hvilken modstand man skal bruge til en diode, må man finde "formodstanden".

Den findes ved at finde forsyningsspændingen -det er her de 3V vi får fra micro:biten. Så trække vi spændingen over dioden fra forsyningsspændingen.

3V-2V -for vi ved dioden mindst skal bruge 2V.

Så har vi 1V! Det skal divideres med strømmen! Hvor strømmen er 0,02A.

1V/0,02A = 50 Ω

Det vil sige vi minimum skal bruge en 50 Ω modstand.

Det findes dog ikke, så i stedet tager vi den tættest på, med højere værdi. Man skal derfor bruge modstande på 56 Ω eller mere for at passe til Lysdioderne .

Hvad er en knap.

En knap er en afbryder.

Der findes mange forskellige knapper som tryk knapper, vippe knapper, dreje knapper og slide knapper.

Fælles for dem alle er at når de bliver aktiveret, kan der løbe strøm igennem.

Alt efter hvad man skal bygge, kan bruge forskellige knapper der passer bedst til ens projekt.

OBS: En knap må aldrig sidde direkte fra positiv(+) til negativ (-), der skal altid være en modstand i kredsløbet, ellers kortslutter man micro: bit'ten

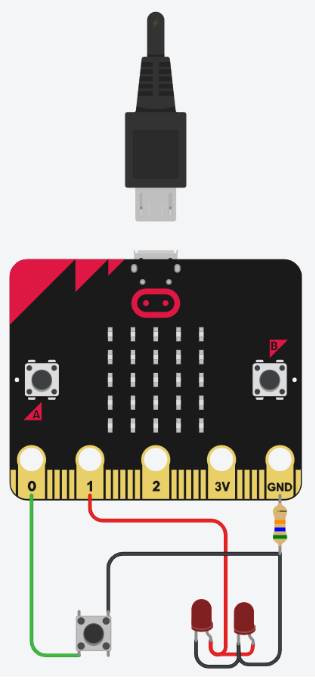

Byg et kredsløb med micro: bit , en knap og de to lysdioder .

Nu skal du bygge kredsløbet på billedet. Senere skal du bruge din micro: bit til at styre to Lysdioder , når der trykkes på en knap.

På billederne kan du se hvordan de skal sættes op. Du kan bruge både breadboard eller ledninger -vigtigst er at det er rigtig forbundet og du ved hvilke farver der til hvilke indgange.

KnapLED

Opsætning:

De to Lysdioder er sat op i det man kalder et parallelt kredsløb. I et parallelt kredsløb går alle positive forbindelser sammen og alle negative forbindelser sammen, uden at sidde i forlængelse af hinanden som i et simpelt kredsløb.

Opgave 1

Lav nu et program i MakeCode, der får Lysdioden til at lyse.



Hint: 'Digital skriv' blokken fortæller en pin, om den skal give en høj eller lav spænding.

Programmering af to Lysdioder med ekstern knap.

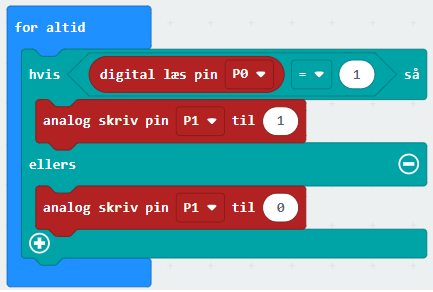

Lav en "Hvis-løkke" der siger Hvis der trykkes på knappen, så tænd Lysdioderne ellers sluk Lysdioderne

knapLED_block

Byg de to Lysdioder og en ekstern knap sammen med et billede.

Sæt et billede på en papramme og lav huller til øjnene.

I hullerne kommes de to lysdioder i.

Nu skulle øjnene gerne lyse når du trykker på knappen.

Man kan også kode øjnene til at blinke når man trykker på knappen.

Du kan eventuelt udskifte knappen med en afstandssensor så øjnene blinker når nogen går forbi

LysendeØjne
