Introduktion
Når du er færdig med lektionen:
- Kan du tilkoble en micro:bit med en PIR bevægelses sensor og en PIEZO højtaler.
- Kender du til hvordan en PIR bevægelses sensor virker.
- Kender du til hvordan en PIEZO højtaler virker.
- Kan du lave forbindelse mellem et kredsløb og en micro:bit.
- Kan du gennem kode læse en værdi på en pin.
- Kan du gennem kode sætte en værdi på en pin til høj eller lav.
Hvad er en micro:bit?
En micro:bit er det, man kalder for en mikrokontroller. Microcontroller Elektronik - Arduino - Hardware - micro:bit En mikrokontroller er en lille computer. Læs mere ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program Script Python - Programmering Et program skrevet i python kaldes et script. Læs mere for at fortælle micro:bit, hvordan den skal styre noget. Når du bygger et kredsløb, Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere kan du bruge micro:bit til at styre dit kredsløb. Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere Micro:bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en spænding Spænding Elektronik Spænding er den kraft, som skubber en elektron for eksempel... Læs mere til kredsløbet eller måle Sensor Elektronik - Hardware En sensor kan fortælle noget om, hvordan verden ser ud.... Læs mere en spænding Spænding Elektronik Spænding er den kraft, som skubber en elektron for eksempel... Læs mere fra kredsløbet.
Hvad er en PIR bevægelses sensor
PIR står for Passiv Infra Red.
PIR sensoren fungerer ved at have to registrerings områder, som er lavet af et materiale der er følsomt over for infrarødt lys(IR).
Når sensoren er inaktiv, registrerer begge områder den samme mængde IR ud fra omgivelserne.
Hvis en varm krop som et menneske eller dyr kommer forbi, opsnappes det af den ene halvdel af PIR sensoren, hvilket giver en positiv differentialeændring mellem de to halvdele og igen omvendt når den varme krop forlader området, genererer området en negativ differentialeændring.
På siden er der to gule skruer hvor man kan justerer:
Sensivity Adjust - hvor sensitiv sensoren skal være i detektionsområdet mellem 3 og 7 meter.
Time Delay Adjust - hvor lang tid output skal forblive høj efter opdagelse af bevægelse.
Kodning:
For at læse signalet bruges "digital læs".
Her opsat i en "hvis-ellers"-lykke.
Hvad er en PIEZO Højtaler
En PIEZO højttaler består af to forskellige materialer, der udvider sig forskelligt, når du påfører en elektrisk impuls. Dette skaber en tone. Tonen kan reguleres af impulsernes antal og hastighed.
Hvordan kodes den:
Der findes flere forskellige måder at kode den på og nedenunder ses et lille udvalg af måder.
Byg et kredsløb Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere med micro:bit, en PIR bevægelses sensor og en PIEZO højtaler

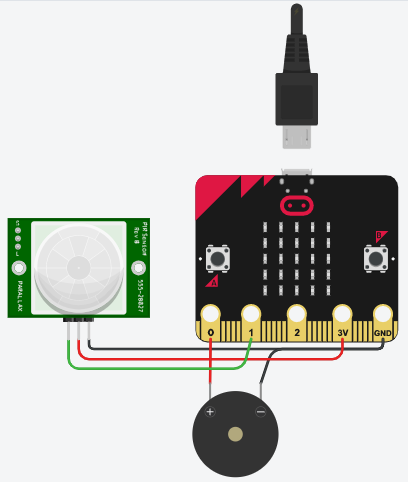

Nu skal du bygge kredsløbet Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere på billedet.
På billederne kan du se hvordan de skal sættes op. Du kan bruge både breadboard Breadboard Hardware - Elektronik Du kan bygge et kredsløb med et breadboard. Et breadboard... Læs mere eller ledninger Ledning Hardware En ledning kan bruges til at flytte elektroner fra et... Læs mere -vigtigst er at det er rigtig forbundet, og du ved hvilke farver, der hører til hvilke indgange.

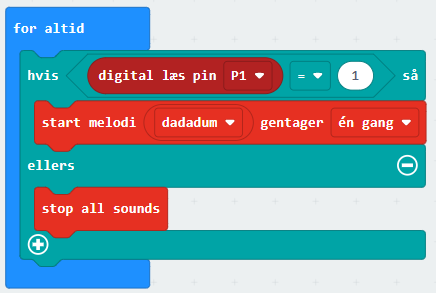

Programmering Blokprogrammering Programmering Blokprogrammering er en måde at lave programmer på ved hjælp... Læs mere af en RGB Diode MakeCode MakeCode Programmering - micro:bit - Software MakeCode er et program, hvor du kan programmere en micro:bit.... Læs mere
Lav en kode i MakeCode. MakeCode Programmering - micro:bit - Software MakeCode er et program, hvor du kan programmere en micro:bit.... Læs mere
Du kan prøve at lave en "Hvis-løkke" der siger: Hvis PIR bevægelses sensoren registrere bevægelse skal højtaleren give en alarm-lys, ellers skal den ikke sige noget.
Byg PIR sensoren og PIEZO højtaleren, så den kan bruges til en alarm
Skal din alarm være gemt?
Husk at stille alarmen et sted hvor du kan høre den, men også et sted hvor du ikke starter alarmen!
Skal der være en pause i alarmen, så du kan nå væk?
