60 min
7. - 9. klasse

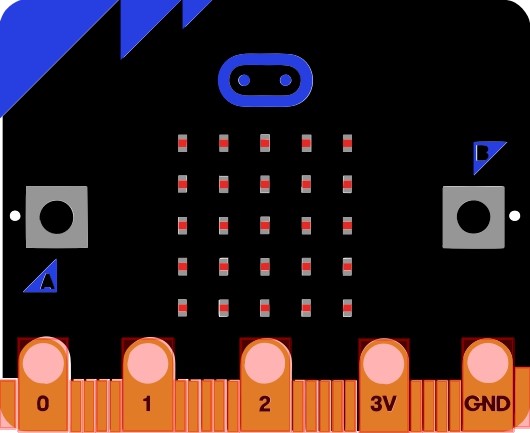

En micro:bit er det, man kalder for en mikrokontroller. ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program for at fortælle micro:bit, hvordan den skal styre noget. Når du bygger et kredsløb, kan du bruge micro:bit til at styre dit kredsløb. Micro:bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en spænding til kredsløbet eller måle en spænding fra kredsløbet.
En LDR eller lysafhængig modstand bruges til at detekterer lysniveauer. De findes mange steder og bruges for eksempel i automatiske sikkerhedslys.
Deres modstand falder, når lysintensiteten øges.

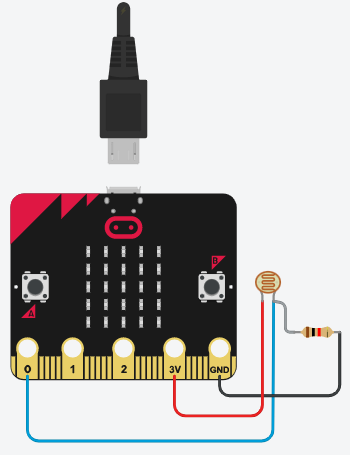

Opsætning:
Modstanden på billedet er 1KΩ.
To modstande i serie er en spændingsdeler.
En spændingsdeler gør, i et modstandskredsløb, en stor spænding til en mindre.
Ved at bruge to modstande i serie, kan der skabes en udgangsspænding som er en brøkdel af indgangsspændingen.

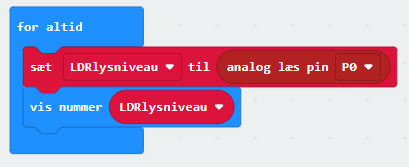

Ved at oprette en variabel, her "LDRlysNiveau", kan værdien vises.

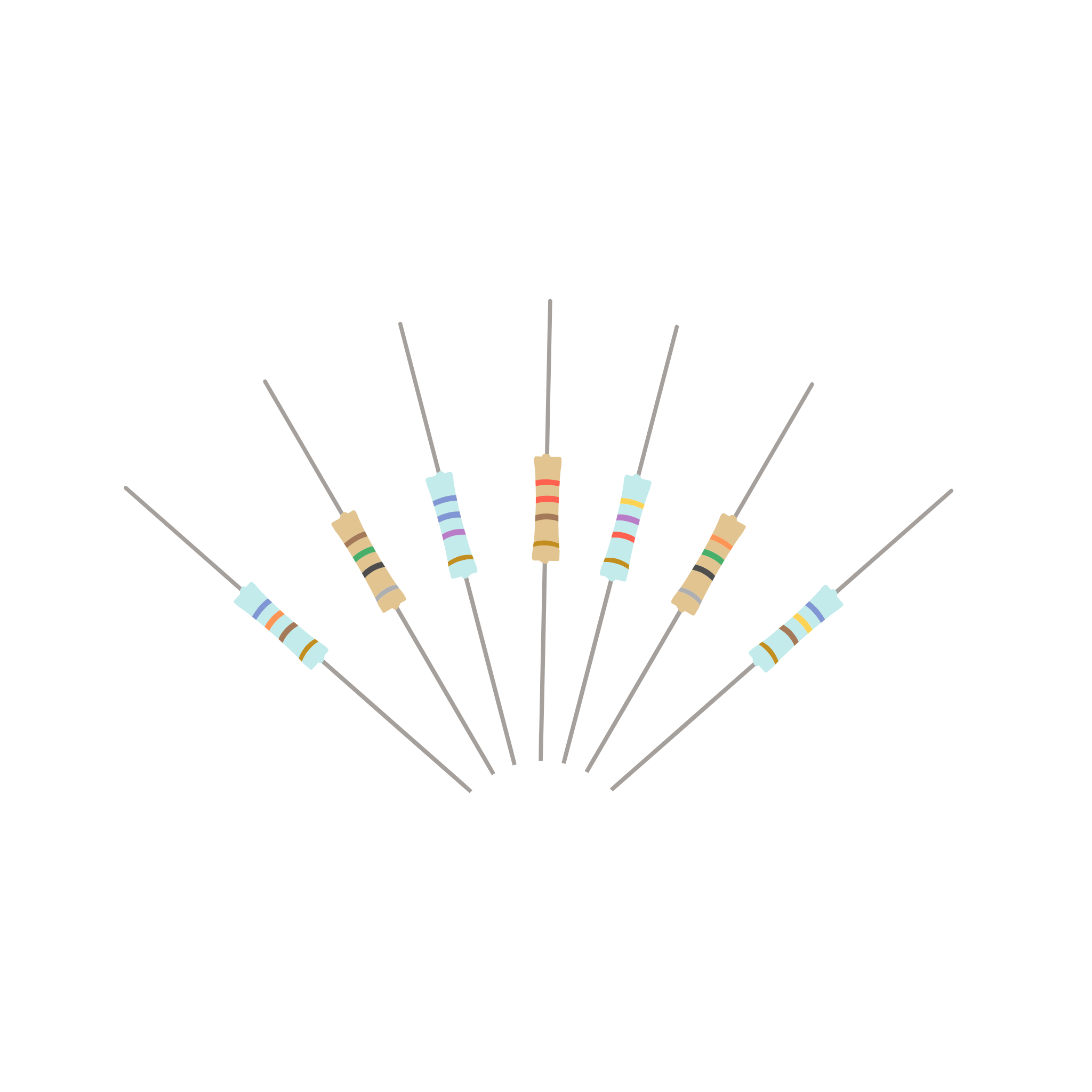

En modstand er en komponent lavet af enten kulstof-, metal- eller karbon-film. Inde i modstanden er en kulfilm viklet rundt om en isolator. Flere drejninger giver højere modstand, da det så bliver sværere for elektronerne at komme igennem.
Modstandene på billedet har fået fjernet det yderste lag, så man kan se viklingerne indeni.
Øverst er modstanden 27 Ω, midterst er 330 Ω og nederst 3.3 MΩ.
For at finde ud af hvilken modstand man skal bruge til en diode, må man finde "formodstanden".
Den findes ved at finde forsyningsspændingen -det er her de 3V vi får fra micro:biten. Så trække vi spændingen over dioden fra forsyningsspændingen.
3V-2V -for vi ved dioden mindst skal bruge 2V.
Så har vi 1V! Det skal divideres med strømmen! Hvor strømmen er 0,02A.
1V/0,02A = 50 Ω
Det vil sige vi minimum skal bruge tre 50 Ω modstande.
Det findes dog ikke, så i stedet tager vi den tættest på, med højere værdi. Man skal derfor bruge modstande på 56 Ω eller mere for at passe på RGB dioden.
En servo motor kan kodes til at dreje til en bestemt position.
Positionen angiver vi i grader.
De fleste servo motorer kan dreje til en position, mellem 0 og 180 grader.

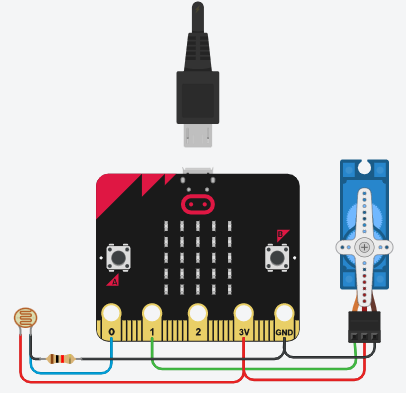

Nu skal du bygge kredsløbet på billedet.
På billedet kan du se hvordan det skal sættes op. Du kan bruge både breadboard eller ledninger -vigtigst er at det er rigtig forbundet og du ved hvilke farver der hører til hvilke indgange.
Lav en kode i MakeCode.

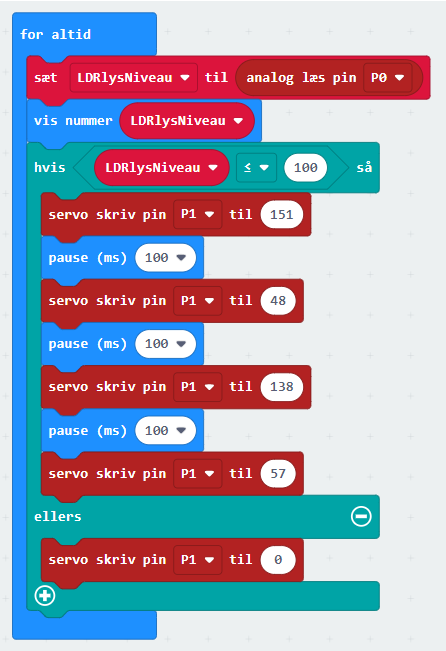

Først skal der laves en variabel, på billedet er det kaldt "LDRlysniveau".
Den variabel skal have den værdi som LDR lysmodstanden giver.
Nu kan der laves en "Hvis-løkke" som siger Hvis LDRlysniveauet er under 100 så tænd servo motoren på en måde der ligner hundens hale logre.
Byg en fin hund i pap med en hale, der kan sættes på servo motoren.
Sæt LDR - lysmodstanden sådan at man kommer til at sætte hånden over den, når man klapper hunden.
