Introduktion
Når du er færdig med lektionen:
- Kan du tilkoble en micro:bit med en afstands sensor og en servo motor.
- Kender du til hvordan en afstands sensor fungerer.
- Kender til hvordan en servo motor fungerer.
- Kender du til graderne mellem 0 og 180.
- Kan du lave forbindelse mellem et kredsløb og en micro:bit.
- Kan du gennem kode læse en værdi på en pin.
- Kan du gennem kode sætte en værdi på en pin til høj eller lav.
Hvad er en micro:bit?
En micro:bit er det, man kalder for en mikrokontroller. Microcontroller Elektronik - Arduino - Hardware - micro:bit En mikrokontroller er en lille computer. Læs mere ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program Script Python - Programmering Et program skrevet i python kaldes et script. Læs mere for at fortælle micro:bit, hvordan den skal styre noget. Når du bygger et kredsløb, Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere kan du bruge micro:bit til at styre dit kredsløb. Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere Micro:bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en spænding Spænding Elektronik Spænding er den kraft, som skubber en elektron for eksempel... Læs mere til kredsløbet eller måle Sensor Elektronik - Hardware En sensor kan fortælle noget om, hvordan verden ser ud.... Læs mere en spænding Spænding Elektronik Spænding er den kraft, som skubber en elektron for eksempel... Læs mere fra kredsløbet.
Hvad er en Afstandssensor
En afstandssensor måler afstand med ultralyd. -ligesom en flagermus.
Bruges i projekter hvor man skal registrerer bevægelse indenfor en given afstand, eller projekter hvor man skal måle noget.
Der skal bruges et bibliotek som nemt findes under udvidelser i makeCode og søg på “Sonar”.

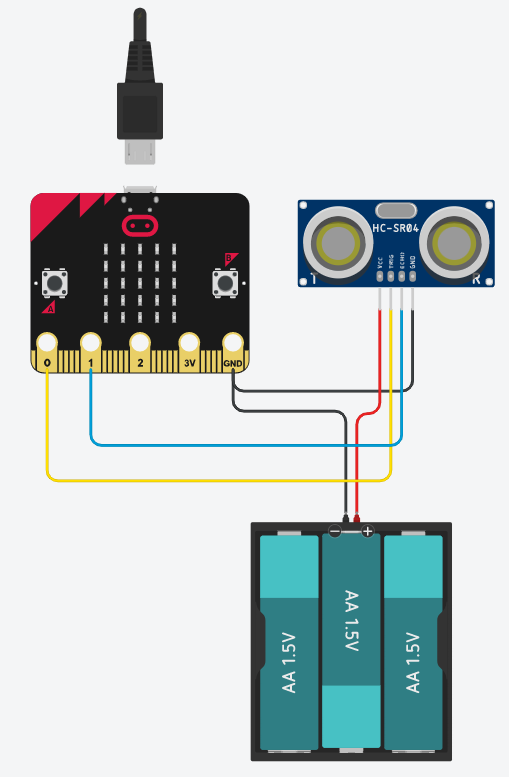

Opsætning:
Da afstandssensoren bruger 5V skal der tilkobles en ekstra 5V batteripakke.
De fire ben:
Vcc - Skal til min 5V.
Trig - Sender et signal svarende til trig-signalet.
Echo - Sender et signal svarende til det modtagne echo-signal
GND - Forbindes til jord.

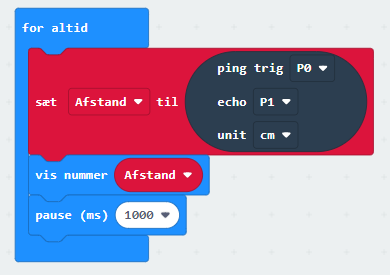

Kodning:
Der skal laves en variabel man selv navngiver på eksemplet er det “Afstand”.
Under udvidelser skal der findes en “Sonar” extension.
Hvad er en servo motor
En servo motor kan kodes til at dreje til en bestemt position.
Positionen angiver vi i grader.
De fleste servo motorer kan dreje til en position, mellem 0 og 180 grader.

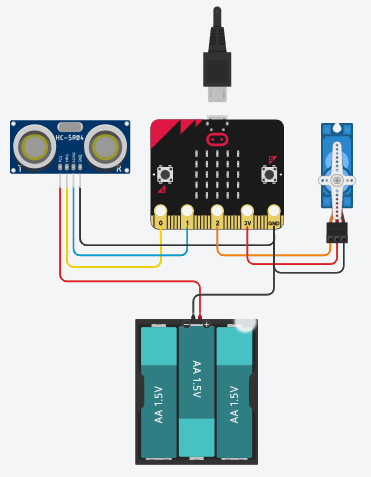

Byg et kredsløb Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere med micro:bit, en afstands sensor og en servo motor.
Nu skal du bygge kredsløbet Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere på billedet.
På billederne kan du se hvordan de skal sættes op. Du kan bruge både breadboard Breadboard Hardware - Elektronik Du kan bygge et kredsløb med et breadboard. Et breadboard... Læs mere eller ledninger Ledning Hardware En ledning kan bruges til at flytte elektroner fra et... Læs mere -vigtigst er at det er rigtig forbundet og du ved hvilke farver der hører til hvilke indgange.
Programmering Blokprogrammering Programmering Blokprogrammering er en måde at lave programmer på ved hjælp... Læs mere af en afstandssensor og en servo motor i MakeCode MakeCode Programmering - micro:bit - Software MakeCode er et program, hvor du kan programmere en micro:bit.... Læs mere

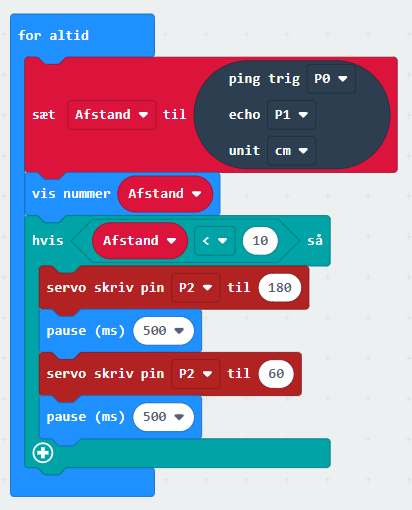

Lav en kode i MakeCode. MakeCode Programmering - micro:bit - Software MakeCode er et program, hvor du kan programmere en micro:bit.... Læs mere
Først skal "sonar" udvidelsen sættes til at registrere afstande.
Lav derefter en "hvis-løkke" som siger Hvis afstanden er under 10 cm, så få servo motoren til at dreje en smule fra side til side.
Byg nu en sommerfugl der bevæger sig når nogen går forbi.
Sommerfuglen foldes i papir -du kan søge mange guides på nettet og find den du bedst kan lide.
Sæt sommerfuglen på et træspyd og den anden ende af spyddet på servo motoren.
Placer servo motoren og afstandssensoren på siden af planten, så man ikke ser dem så tydeligt.
