Introduktion
Når du er færdig med lektionen:
- Kan du tilkoble en micro:bit med en afstandssensor og en DC motor.
- Ved du hvordan en DC motor virker.
- Kender du til transistorer og hvorfor de er nødvendige.
- Kender du til hvordan en afstands sensor fungerer.
- Kan du lave forbindelse mellem et kredsløb og en micro:bit.
- Kan du gennem kode læse en værdi på en pin.
- Kan du gennem kode sætte en værdi på en pin til høj eller lav.
Hvad er en micro:bit?
En micro:bit er det, man kalder for en mikrokontroller. Microcontroller Elektronik - Arduino - Hardware - micro:bit En mikrokontroller er en lille computer. Læs mere ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program Script Python - Programmering Et program skrevet i python kaldes et script. Læs mere for at fortælle micro:bit, hvordan den skal styre noget. Når du bygger et kredsløb, Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere kan du bruge micro:bit til at styre dit kredsløb. Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere Micro:bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en spænding Spænding Elektronik Spænding er den kraft, som skubber en elektron for eksempel... Læs mere til kredsløbet eller måle Sensor Elektronik - Hardware En sensor kan fortælle noget om, hvordan verden ser ud.... Læs mere en spænding Spænding Elektronik Spænding er den kraft, som skubber en elektron for eksempel... Læs mere fra kredsløbet.
Hvad er en Afstandssensor
En afstandssensor måler afstand med ultralyd. -ligesom en flagermus.
Bruges i projekter hvor man skal registrerer bevægelse indenfor en given afstand, eller projekter hvor man skal måle noget.

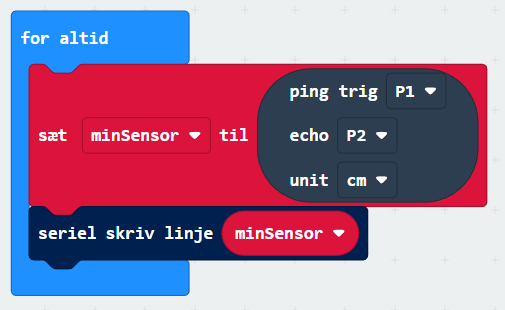

Der skal bruges et bibliotek som nemt findes under udvidelser i MakeCode og søg på “Sonar”.

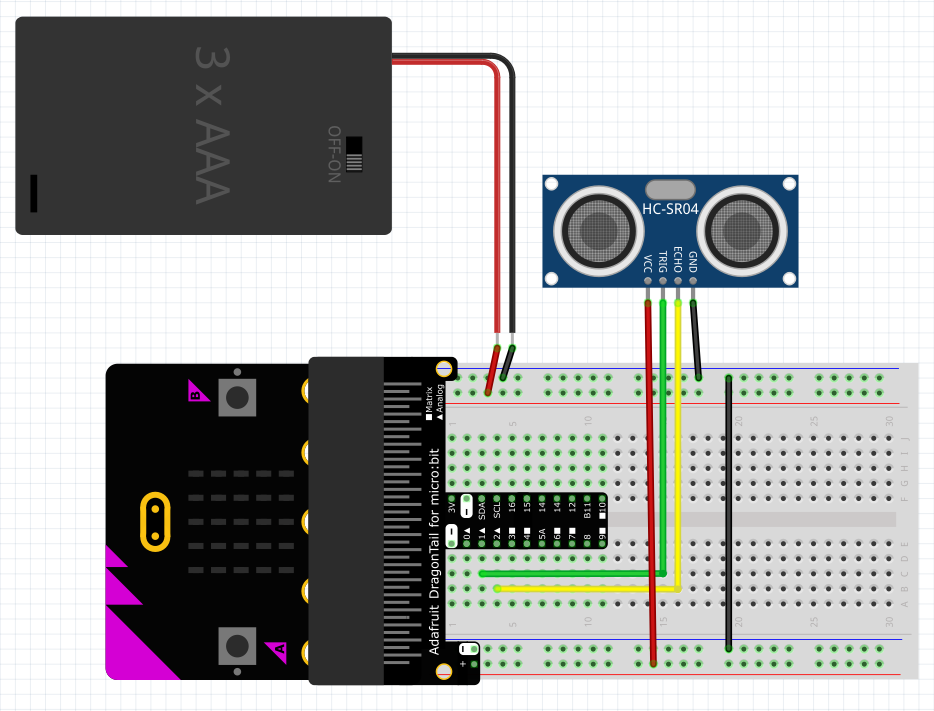

Opsætning:
Afstandssensoren skal bruge ca. 5V, hvorfor micro:bittens 3V pin (+) ikke er nok.
Heldigvis kan vi forbinde en 4.5V batteri pakke til vores kredsløb.
Pakken indeholder 3stk. AA-batterier.
AA-batterierne er hver især på 1.5V, hvorfor de giver 4.5V når de bliver forbundet til hinanden, inden i batteri-pakken.
Obs: Husk at forbind batteri-pakkens GND (-) med micro:bittens GND pin (-).
De fire ben:
Vcc - Skal til min 5V.
Trig - Sender en lille ultralyd ud (vi kan ikke høre det). Når lyden rammer noget kastes det tilbage igen, ligesom eks. en bold også gør.
Echo - Lytter efter om lyden er kommet tilbage, når den er det, sender echo pinnen et signal til micro:bitten.
GND - Forbindes til jord.
Hvad er en DC motor
En DC motor kan dreje begge retninger.
Det er nemmere at nøjes med én retning, så det vil vi gøre i dette forløb.

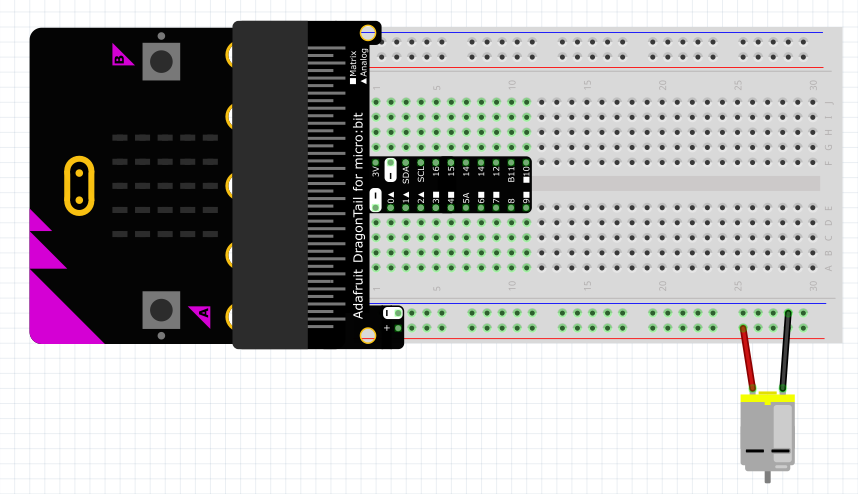

Men, fordi en DC motor kræver mere strøm end de almindelige pins på micro:bitten kan give den, skal den i stedet forbindes til 3V (+) pinnen.
3V pinnen leverer altid strøm og kan ikke programmeres.
DC motoren vil derfor dreje rundt hele tiden, hvis ikke vi har andre komponenter i vores kredsløb.

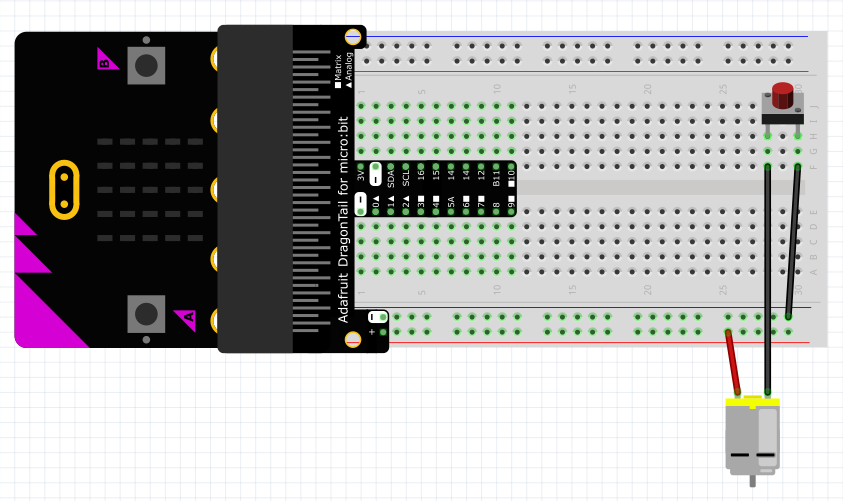

Heldigvis er det nemt og hurtigt at indsætte en knap i vores kredsløb.
Hvis vi eks. indsætter den mellem DC motoren og GND (-), så kan der ikke løbe strøm fra 3V (+) pinnen til DC motoren og videre til GND (-), medmindre at knappen er trykket ned.
Nu kører motoren rundt hver gang vi trykker på den, men vi kan ikke programmere den.
Heldigvis findes der en slags "digitale knapper" som vi kan programmere, de kaldes for transistorer.
Hvad er en transistor

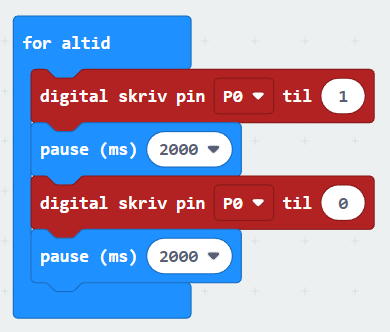

En transistor er en slags "digital knap" som vi kan programmere.
Med en almindelig knap skal vi selv trykke på den, men med en transistor kan micro:bitten trykke på "knappen (transistoren) for os.

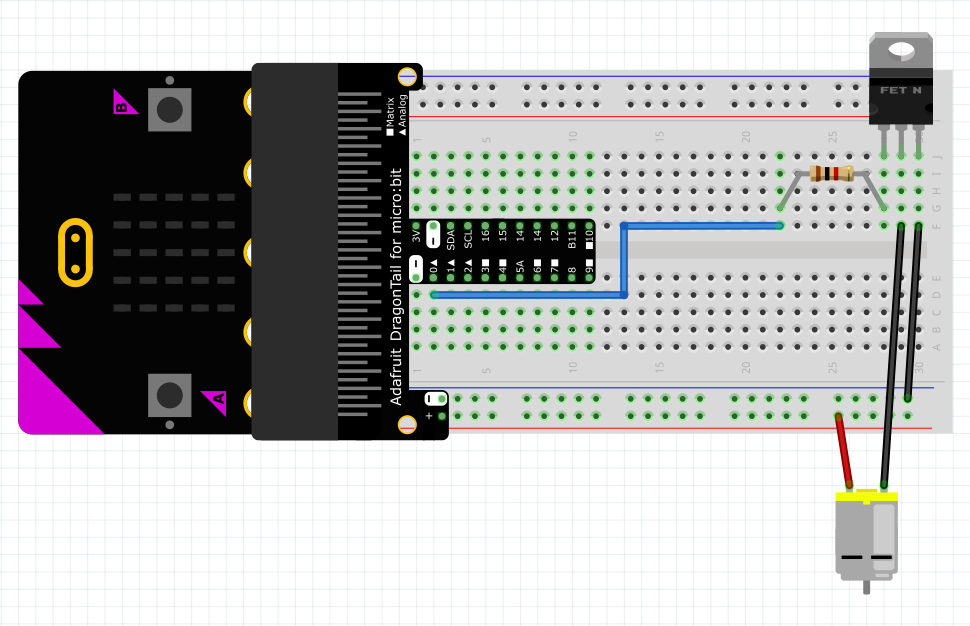

Den transistor vi skal bruge hedder en MOSFET transistor.
MOSFET transistoren har tre ben:
- Gate: Dette ben styrer transistoren og svarer til vores finger på knappen.
- 0V: Hvis der er 0V på gaten, fungerer transistoren som en knap der er oppe.
- 3V: Hvis der er 3V på gaten, fungerer transistoren som en knap der er trykket ned.
- Drain: Dette ben svarer til knappens ene ben og forbindes til DC motoren.
- Source: Dette ben svarer til knappens andet ben og forbindes til GND (-)
Når der er 0V på gaten kan der ikke løbe strøm fra 3V pinnen (+) til DC motoren og videre til GND (-).
Når der er 3V på gaten kan der løbe strøm fra 3V pinnen (+) til DC motoren og videre til GND (-).

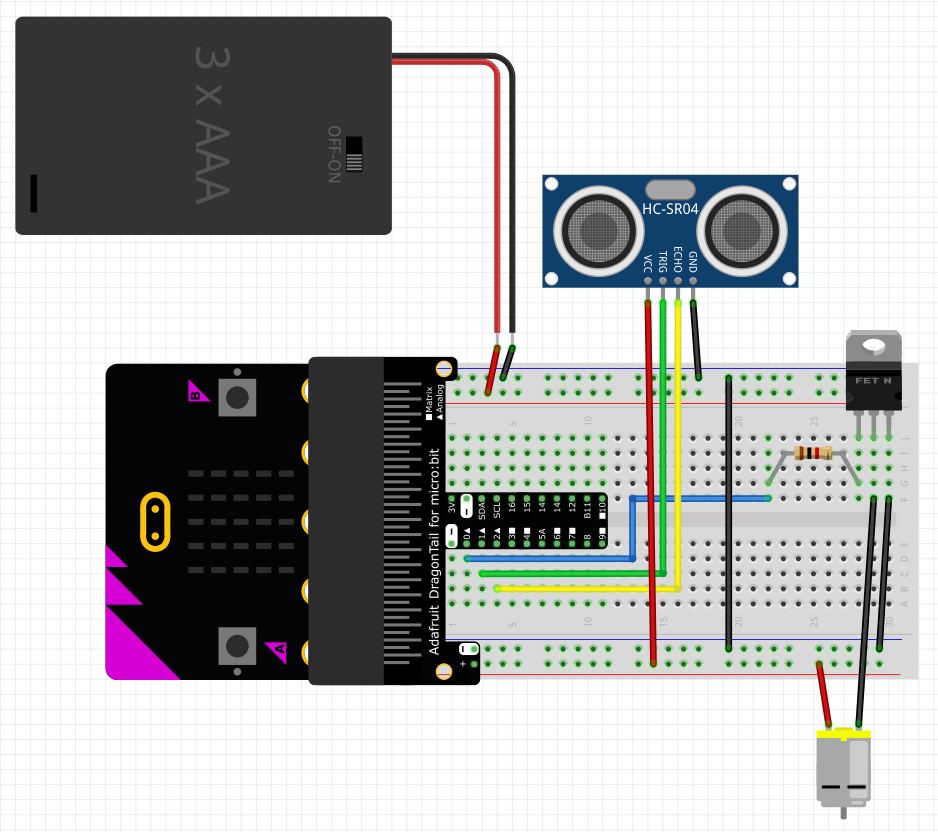

Byg et kredsløb Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere med micro:bit, en afstands sensor og en DC motor.
Nu skal du bygge kredsløbet Kredsløb Elektronik Det hedder et elektrisk kredsløb, når man har samlet noget... Læs mere på billedet.
På billederne kan du se hvordan de skal sættes op.
Programmering Blokprogrammering Programmering Blokprogrammering er en måde at lave programmer på ved hjælp... Læs mere af afstands sensor og en DC motor i MakeCode MakeCode Programmering - micro:bit - Software MakeCode er et program, hvor du kan programmere en micro:bit.... Læs mere

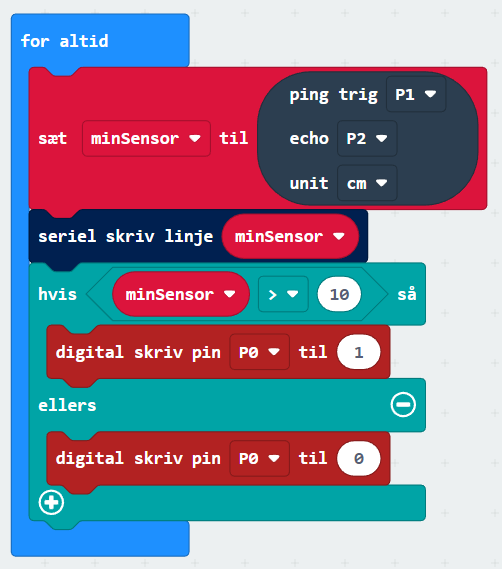

Prøv at lav et program der:
- Læser afstanden og gemmer værdien i en variabel
- Tænder DC motoren, hvis afstanden er mere en 10cm og slukker den hvis den er mindre
Byg en bil med afstands sensor og en DC motor.
Man kan få en DC motor i en gul gearings boks, hvor der er to tapper på hver side, som drejer når DC motoren aktiveres.
Man kan sætte sugerør på den base man bruger til bilen og derigennem føre træspyd som sidder fast på motorens tapper og hjulene.
Test nu om bilen virker optimalt. Stopper den før en forhindring?
Bilen har kun en motor til at styre to hjul, så den kan ikke dreje.
Ved du hvordan man kan få bilen til at dreje?
