Programmering

DiASper Green Event: Micro:bit med Mobil og Ipad

user 7. - 9. klasse
Middel
Lær at bruge en micro:bit med din mobil og Ipad.
Materialeliste
Det skal du bruge:

Introduktion

Vidste du, du kan programmere din micro:bit på din mobil eller Ipad?

Når du er færdig med lektionen:

  • Kan du tilkoble en micro:bit til en mobil eller Ipad med bluetooth.
  • Kan du kode et kort program på mobil eller Ipad og sende det til din micro:bit.
  • Kan du måle data via en sensor med din micro:bit.
  • Kan du se den målte data på din mobil eller Ipad.



Billederne i denne guide er med brug af en Iphone.

Hvad er en micro:bit?

Hvad er en micro:bit?

En micro:bit er det, man kalder for en mikrokontroller. ‘Mikro’ betyder at den er lille og ‘kontroller’ betyder, at den kan styre noget. Du skal bruge et program for at fortælle micro:bit, hvordan den skal styre noget. Når du bygger et kredsløb, kan du bruge micro:bit til at styre dit kredsløb. Micro:bit kan styre kredsløbet gennem det, man kalder Pins. Pins kan give en spænding til kredsløbet eller måle en spænding fra kredsløbet.

Forbind micro:bit med mobil eller Ipad

Hvis du ikke allerede har den, skal du først hente appen micro:bit i App-Store eller Google Play. Sørg også for, bluetooth er slået til på din mobil eller Ipad.

Din micro:bit skal have batterikassen med batterier tilsluttet, så den er tændt.





microbit 1 1

1. Åben appen og vælg "Manage Connections"



microbit 2 1

2. Vælg "Pair a micro:bit"



microbit 3

3. Følg anvisningerne på skærmen: Tryk på reset på din micro:bit 3 gange, så et mønster dukker op på dens display.

Vælg "Next" på din mobil eller Ipad.



microbit 4

4. Tegn mønsteret fra din micro:bit på din mobil eller Ipad skærm og vælg "Next".



microbit 5

5. Din micro:bit er nu forbundet til din mobil eller Ipad. Vælg "OK".

Programmér micro:bit



microbit 6

1. Vælg "Create Code"



microbit 7

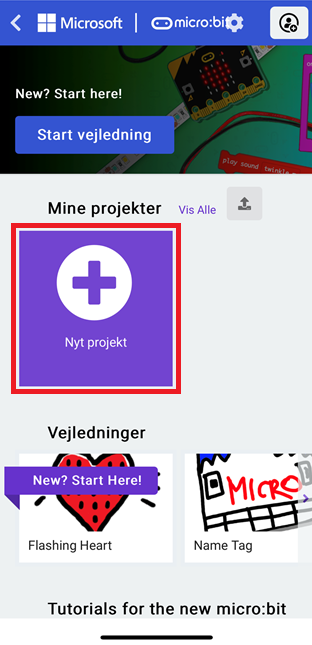

2. Vælg "Nyt projekt".



microbit 8

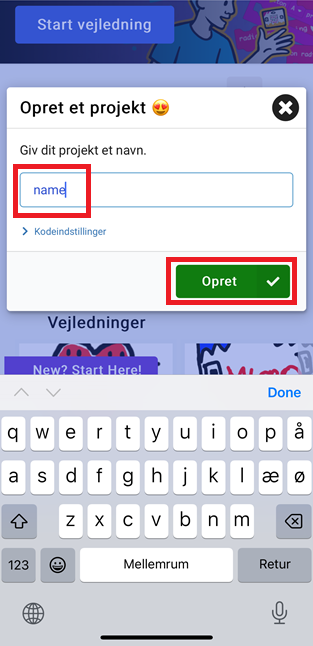

3. Giv dit projekt et navn og vælg "Opret".



microbit 9

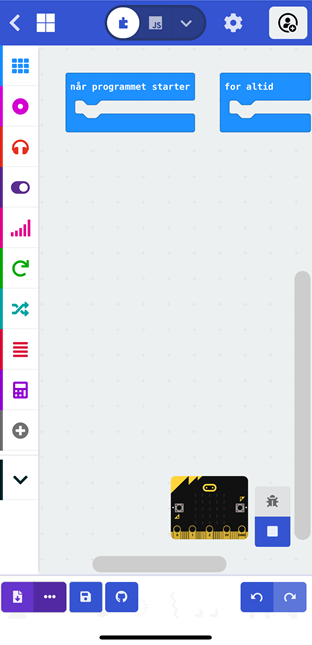

Du er nu klar til at lave et program til din micro:bit.



Lav dit første program til micro:bit ved at følge guiden Introduktion til micro:bit.





Saml og Analysér data med micro:bit

Programmér en temperatur logger

Programmer en datalogger, der logger temperaturen i rummet med micro:bits indbyggede temperatursensor.

microbit 10

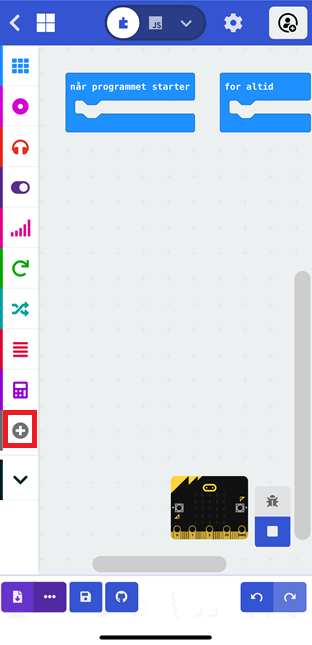

1. Du skal først hente en udviddelse. Tryk på det grå symbol, som vist på billedet.



microbit 12

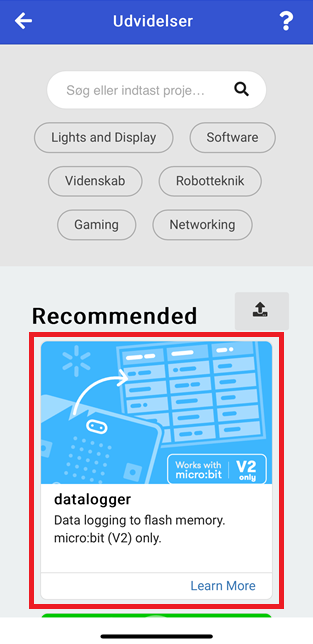

2. Vælg udviddelsen "datalogger" som vist på billedet.



microbit 13

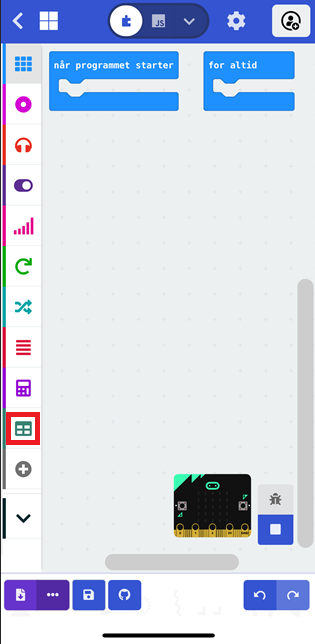

3. Du kan nu se et nyt "Data logger" symbol på menuen i venstre side af skærmen.

Tryk på symbolet som vist på billedet



microbit 14

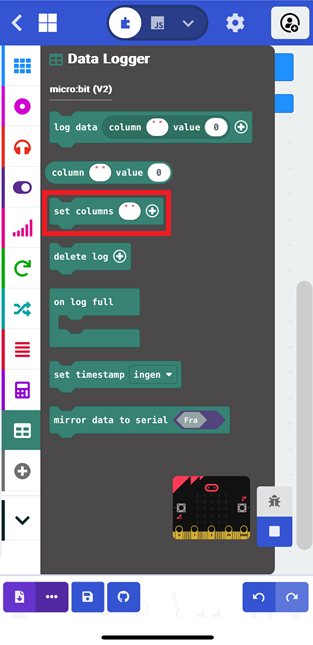

4. Vælg "set columns" som vist på billedet og placér det i "når programmet starter".



microbit 15

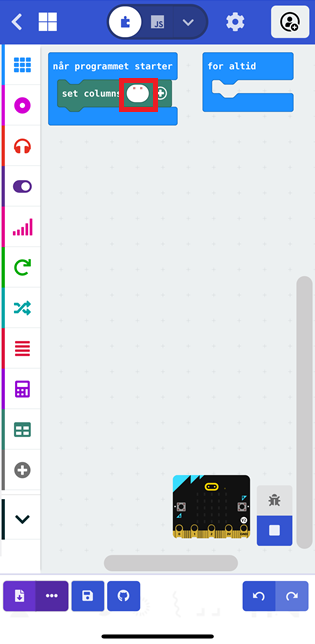

5. Tryk på det hvide område som vist på billedet.



microbit 16

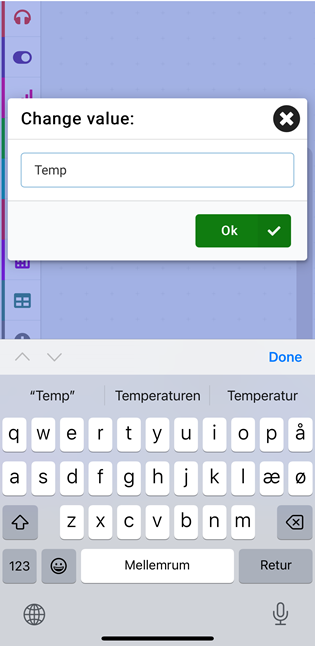

6. Giv variablen navnet "Temp"



microbit 17

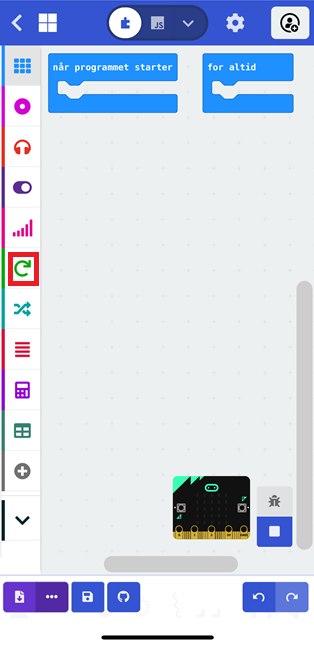

7. Vælg symbolet for "Løkker" som vist på billedet.



microbit 18

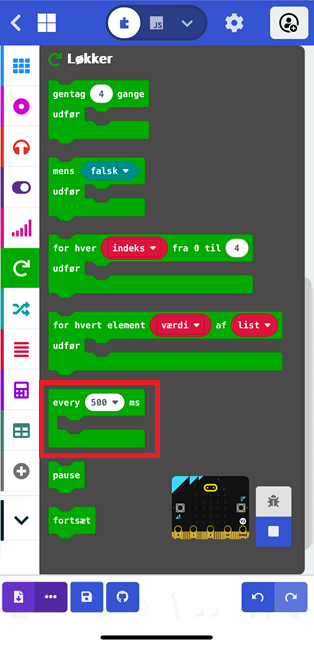

8. Vælg løkken "every" som vist på billedet.



microbit

9. Tryk på tallet "500" i løkken og skriv i stedet "30000".



microbit 20

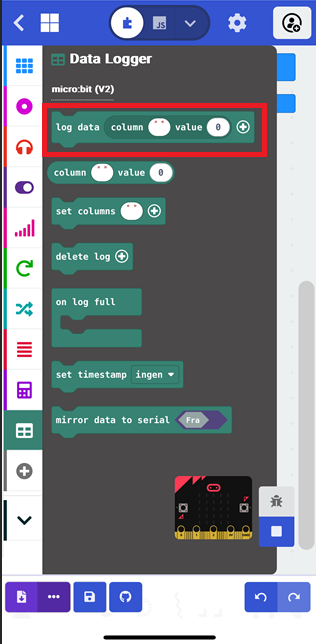

10. Vælg igen "Data logger" symbolet og vælg herefter "log data" som vist på billedet.



rettelse

11. Tryk på det hvide område markeret på billedet og skriv variabelnavnet "Temp".



microbit 22

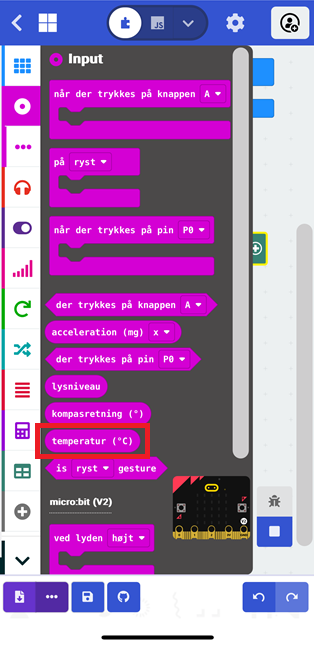

12. Vælg herefter "Input" symbolet i menuen til venstre og vælg "temperatur" som vist på billedet.



rettelse 2

13. Placér "temperatur" elementet i "log data" som vist på billedet.



microbit 23

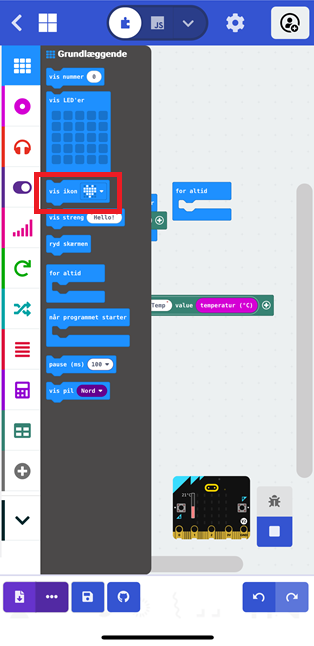

14. Vælg ikonet for "grundlæggende" og vælg herefter "vis ikon" som vist på billedet".



rettelse 3

15. Placér "vis ikon" i "every" løkken. Hold derefter fingeren på "vis ikon" i 2 sek og vælg "kopier" som vist på billedet.



rettelse 5

16. Placér det nye "vis ikon" under det første og klik på den lille pil til højre på det nye "vis ikon" element. Vælg det lille hjerte.

Din kode skal se ud som vist på billedet.



microbit 25

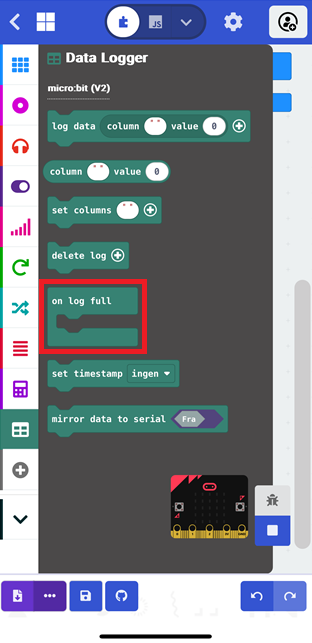

17. Vælg "Data logger" ikonet og vælg herefter "on log full"



rettelse 4

18. Kopiér et "vis ikon" fra "every" løkken på samme måde som før og placer den i "on log full".





rettelse 6 1

Din kode er nu færdig. Husk at gemme koden ved at trykke på "Gem" ikonet som vist på billedet.



Overfør program til micro:bit

Uden titel

1. Vælg "hent" ikonet af bunden af din skærm som vist på billedet.



microbit 3

2. Følg vejledningen som vist på skærmen. Tryk på "reset" knappen på din micro:bit 3 gange og vælg "Next" på din mobil eller Ipad skærm.



microbit 4

3. Tegn mønsteret fra din micro:bit på skærmen og vælg "Next"



Uden titel 3

4. Når din kode er overført ser skærmen sådan ud.

Din micro:bit vil nu logge temperatuen i rummet med 30 sekunders mellemrum.



Se din opsamlede data

Når din micro:bit har samlet data, kan du hente dataen til din mobil eller Ipad.



Uden titel 4

1. Vælg "My Programs" i menuen.



Uden titel 5

2. Vær sikker på, navnet på dit program er på listen. Vælg herefter "Fetch MY_DATA" som vist på billedet.



Uden titel 6

3. Tryk på reset knappen på din micro:bit 3 gange og vælg derefter "Fetch" på mobil eller Ipad skærmen.



Uden titel 7

Vent på overførslen af data fra micro:bit til mobil eller Ipad.



Uden titel 8

Du kan nu se dine måledata på din mobil eller Ipad.
